Popis součástek grafické karty
Grafická karta se skládá z několika důležitých částí, které společně zajišťují výkonovou a grafickou funkčnost karty.

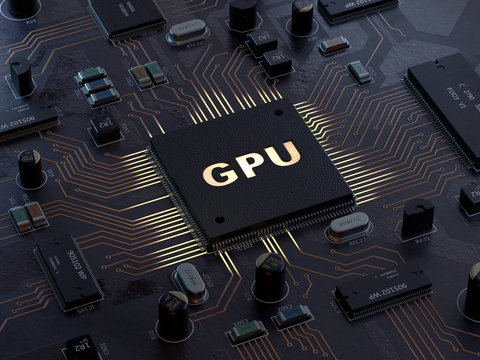

Grafický procesor
Grafický procesor je nejvýznamnější částí grafické karty a je zodpovědný za zpracování všech grafických operací. Procesor GPUGrafický procesor je navržen tak, aby byl co nejefektivnější při zpracování velkého množství dat souvisejících s grafikou a video zpracováním.
Skládá se z velkého počtu malých procesorových jader, které pracují paralelně a současně zpracovávají různé části grafických dat. Tyto procesorová jádra pracují na vysokých frekvencích, což umožňuje grafické kartě zpracovávat velké množství dat za krátkou dobu.
Další důležitou součástí grafického procesoru je paměťový řadič, který umožňuje rychlý přístup k paměťovým modulům. Paměťový řadič je navržen tak, aby byl co nejefektivnější při přenosu dat mezi paměťovými moduly a procesorovými jádry.
Moderní grafické procesory jsou navrženy a optimalizovány pro vysoký výkon v herních aplikacích a video zpracování. Tyto procesory jsou dnes vybaveny různými technologiemi, jako jsou například ray tracing, které umožňují realistické osvětlení a stíny v herních scénách.
Výrobci grafických karet obvykle vyvíjejí vlastní procesory s vlastními architekturami a funkcemi, které se liší od ostatních výrobců. Některé z nejvýznamnějších výrobců grafických procesorů jsou například AMD a NVIDIA.
V posledních letech se také objevují grafické procesory, které jsou navrženy speciálně pro účely strojového učení a umělé inteligence. Tyto procesory jsou nazývány Tensor Cores nebo AIUmělá inteligence Cores a jsou optimalizovány pro výpočetně náročné úlohy spojené s těmito technologiemi.

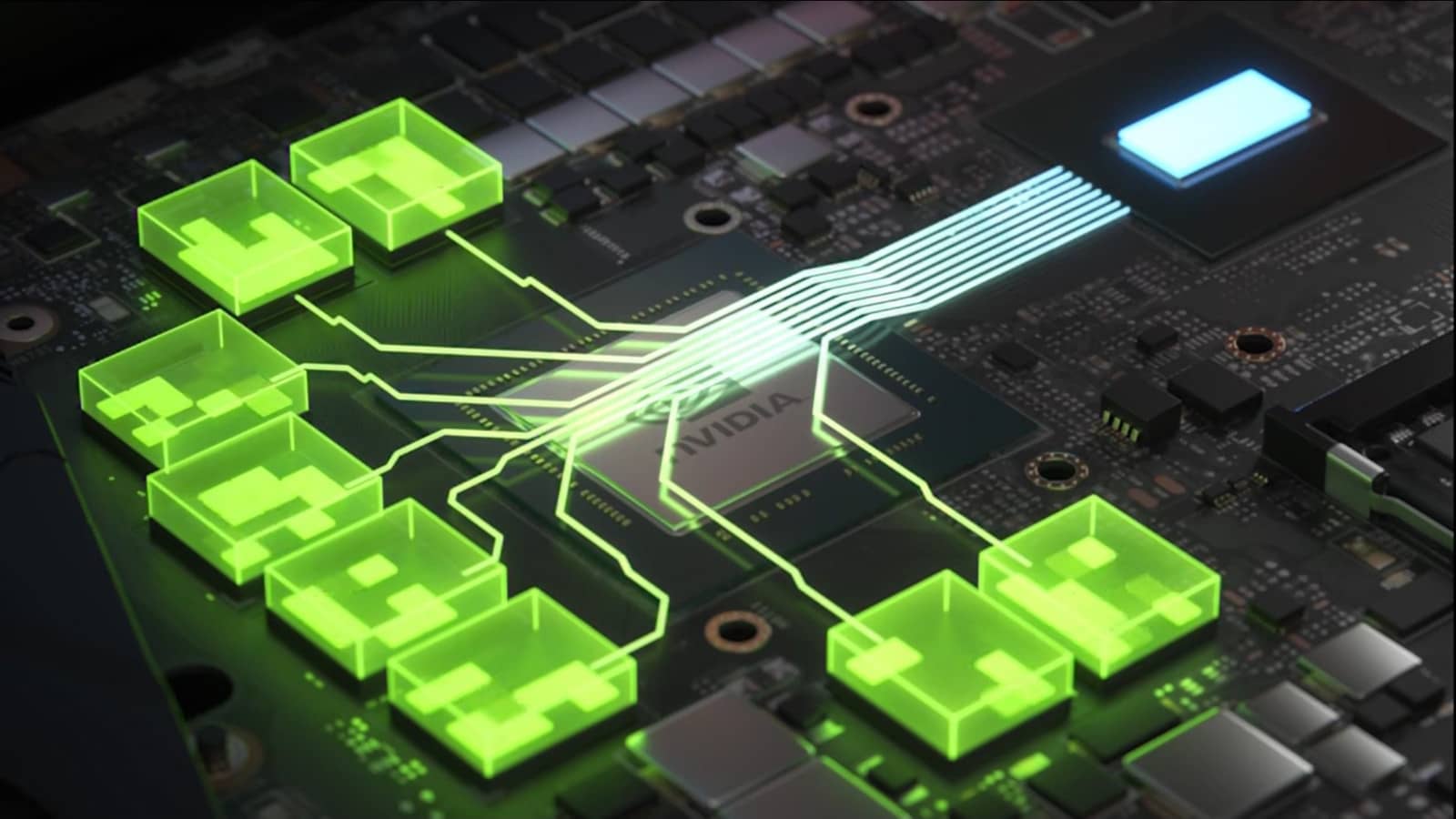

Paměťové moduly
Paměťové moduly jsou součástí grafické karty, které slouží k ukládání potřebných dat pro zpracování grafických operací. Tyto paměťové moduly jsou obvykle navrženy tak, aby byly co nejrychlejší a co nejefektivnější při přenosu dat mezi grafickým procesorem a ostatními součástmi počítače.
Většina moderních grafických karet využívá GDDRGraphic Double Data Rate paměti, které jsou speciálně navrženy pro grafické aplikace a video zpracování. Tyto paměti jsou velmi rychlé a mají vysokou propustnost, což umožňuje rychlé načítání a ukládání grafických dat.
Další důležitou vlastností paměťových modulů je jejich kapacita. Moderní grafické karty mají obvykle paměťovou kapacitu v řádu gigabajtů, což umožňuje ukládání velkého množství dat potřebných pro zpracování grafiky a videa.
Existuje několik typů modulů, jako jsou například GDDRGraphic Double Data Rate5, GDDRGraphic Double Data Rate6 a HBMHigh Bandwidth Memory. Každý z těchto typů má své vlastní výhody a nevýhody v závislosti na konkrétní aplikaci.
Výrobci grafických karet také často využívají různé technologie, jako jsou například rychlostní testery a přetaktování, které umožňují zvýšit rychlost a výkon paměťových modulů. Tyto technologie mohou být užitečné pro herní aplikace, kde je vysoký výkon klíčový pro dosažení plynulého zážitku z hraní.
Paměťové moduly jsou klíčovou součástí grafických karet a mají významný vliv na výkon a kvalitu zobrazení. Proto je důležité při výběru grafické karty zvážit nejen vlastnosti grafického procesoru, ale také kapacitu a rychlost paměťových modulů.
Chladič
Chladič je důležitou součástí grafické karty, která slouží k odvodu tepla z grafického procesoru a dalších součástí grafické karty, aby se zabránilo přehřátí a poškození hardwaru. Většina moderních grafických karet je vybavena aktivním chlazením, což znamená, že karta obsahuje ventilátor, který pomáhá odvádět teplo z grafického procesoru a dalších součástí ven z karty.

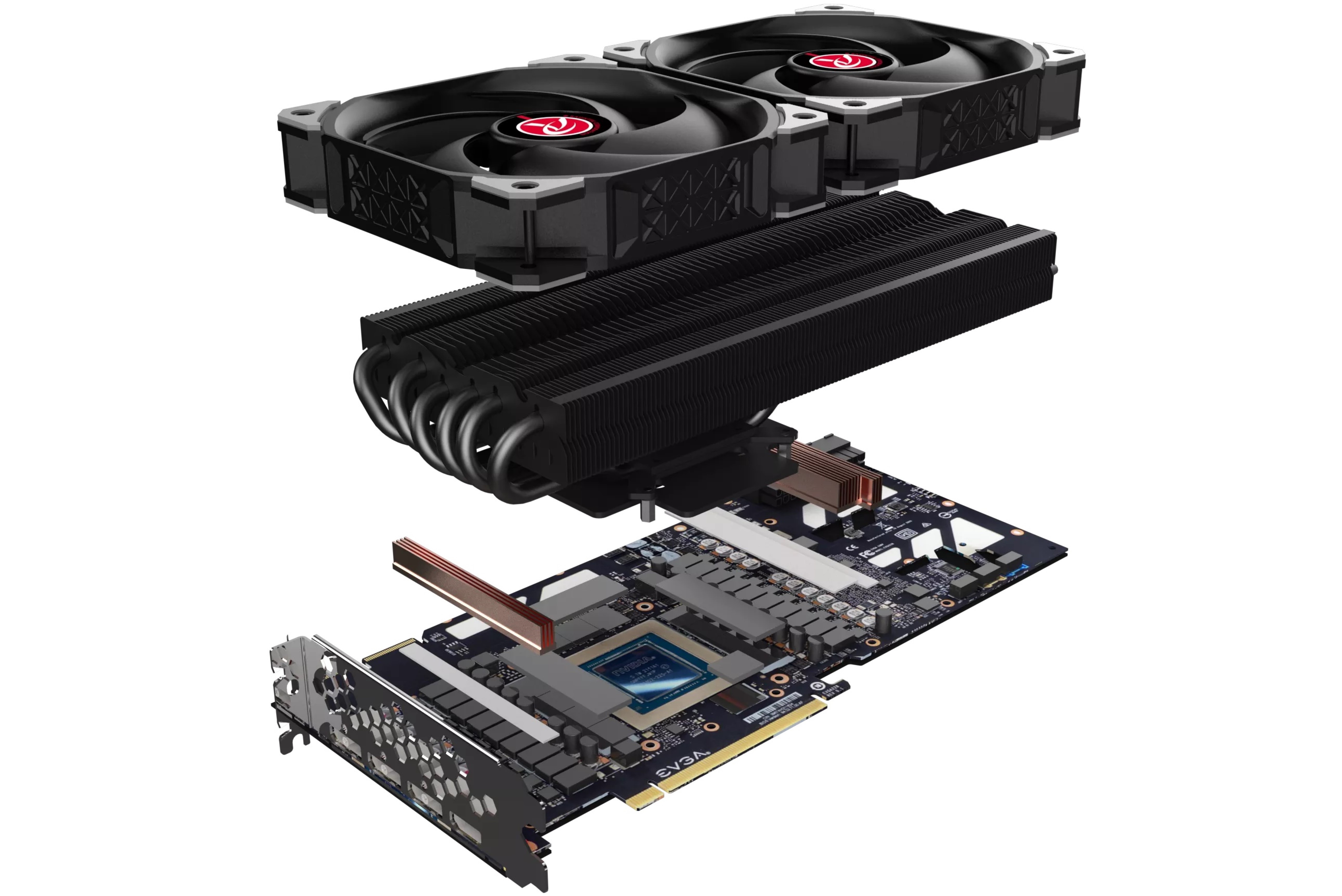

Části chladiče
Chladičové těleso – toto těleso je nejvýznamnější částí chladiče a slouží k odvodu tepla z grafického procesoru a dalších součástí. Chladičové těleso může mít různé tvary a velikosti, ale obvykle je vyrobeno z hliníku nebo mědi, které jsou dobré vodiče tepla.
Heatpipes – Heatpipes jsou tenké trubice, které vedou teplo z grafického procesoru do chladičového tělesa. Tyto trubice jsou obvykle vyrobeny z mědi a obsahují speciální kapalnou látku, která se vytáčí při zahřátí a proudí do chladičového tělesa.
Ventilátor – ventilátor je další důležitou součástí chladiče a slouží k odvodu tepla z karty ven z počítače. Ventilátor může být různých velikostí a tvarů, ale obvykle se jedná o ventilátor s průměrem 80mm až 120mm.
Termočidlo – termočidlo je senzor, který měří teplotu grafické karty a reguluje rychlost ventilátoru, aby se udržela optimální teplota a minimalizoval hluk. Většina moderních grafických karet má integrovaný senzor teploty a řízení ventilátoru.
Kvalitní chlazení je klíčové pro zajištění bezproblémového a spolehlivého provozu grafické karty. Pokud se grafická karta přehřívá, může dojít k poškození hardwaru nebo ke snížení výkonu. Proto je důležité vybírat grafické karty s kvalitním chlazením, které je dostatečně efektivní pro danou aplikaci a výkonovou třídu.

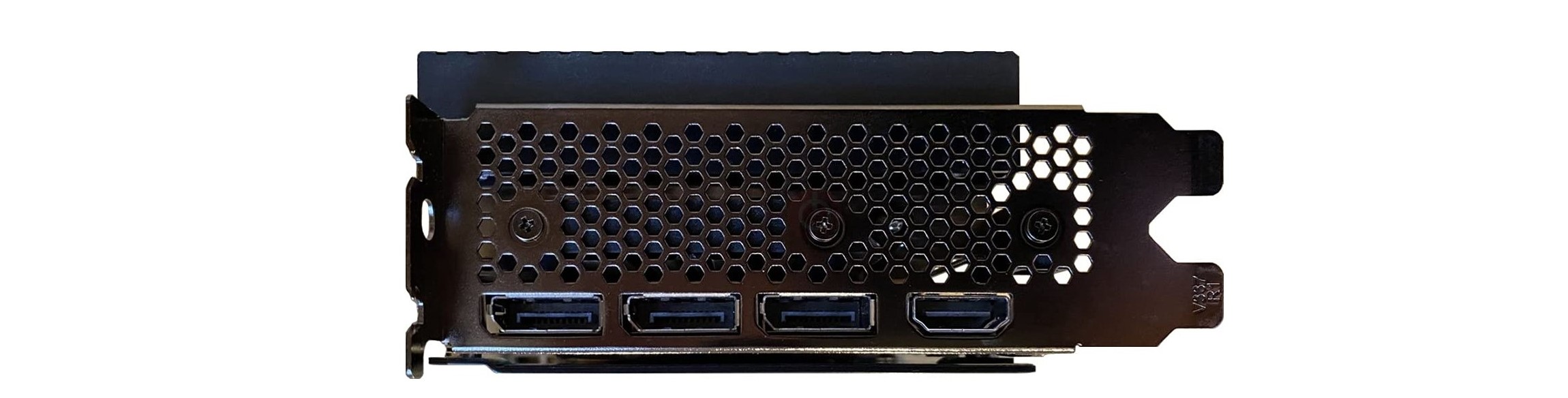

Výstupní porty
Výstupní porty jsou důležitou součástí grafických karet, slouží k připojení karty k monitoru, televizi nebo jinému zařízení zobrazovací techniky. Moderní grafické karty obvykle obsahují několik různých typů výstupních portů, které umožňují připojení karty k různým typům zobrazovacích zařízení.
Nejčastěji používané výstupních portů v současnosti jsou:
Kromě těchto základních výstupních portů mohou moderní grafické karty obsahovat také další porty, jako jsou například USBUniversal Serial Bus-C, mini HDMI nebo mini DisplayPort.
Při výběru grafické karty je důležité zkontrolovat, jaké typy výstupních portů karta obsahuje a zda jsou kompatibilní s vaším zobrazovacím zařízením. Je také dobré zkontrolovat maximální rozlišení, které karta podporuje při použití různých typů výstupů.

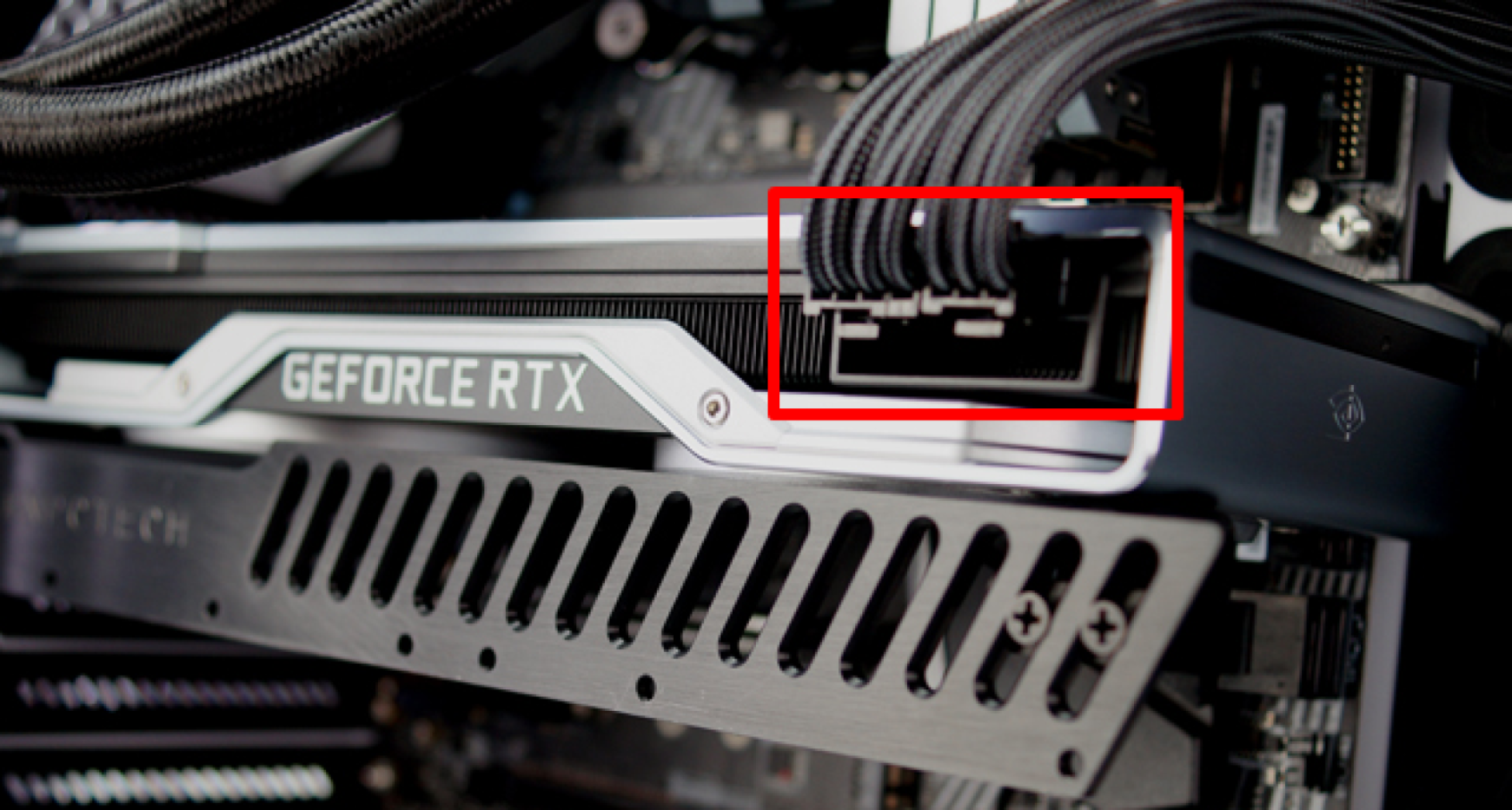

Napájecí konektor
Napájecí konektor je důležitou součástí grafické karty, která slouží k přivedení dostatečného množství energie, aby mohlo GPUGrafický procesor a paměťové moduly efektivně fungovat. Moderní grafické karty obvykle vyžadují vysoký výkon.
Konektor může být buď v podobě 6-pinového nebo 8-pinového konektoru. Tyto konektory jsou obvykle umístěny na horní straně karty, poblíž zadního panelu. Některé z nejnovějších a nejvýkonnějších grafických karet však mohou vyžadovat více než jeden konektorový výstup pro napájení. Například karta NVIDIA GeForce RTXRay Tracing Texel eXtreme 3080 vyžaduje tři 8-pinové napájecí konektory. Kabely pro napájení grafických karet jsou obvykle dodávány se zdrojem a jsou buď modulární nebo ne-modulární.
Při výběru zdroje pro grafickou kartu je důležité zkontrolovat, jaké typy konektorů jsou na zdroji k dispozici a zda jsou kompatibilní s grafickou kartou. Je také důležité zkontrolovat výkon zdroje, aby byl dostatečný pro podporu grafické karty a ostatních součástí počítače. Pokud zdroj nemá dostatečný výkon, může to vést k nestabilitě systému nebo dokonce k poškození grafické karty.
